[OpenGL ES] 12강 : Object Picking, Ray Intersection, Bounding Volume, Arcball 본문
[OpenGL ES] 12강 : Object Picking, Ray Intersection, Bounding Volume, Arcball
GoldGiver 2023. 4. 26. 01:42![](https://blog.kakaocdn.net/dn/B8lGG/btsar638iD3/8nkORebPjpy5UdLEXMObL1/img.jpg)
이 강의는 유투브에 무료로 공개되어 있는 한정현 교수님의 컴퓨터 그래픽스 강좌를 정리한 글입니다. 자세한 내용은 강의를 직접 들으시거나 책을 구입하셔서 확인해 보세요. 강의 자료는 깃헙 링크에 올라와 있습니다.
요약 :
1. 오브젝트 피킹(Object Picking)을 하면, 스크린 스페이스에서 Ray 를 z 축 방향 안쪽으로 쏜 다음, 처음으로 부딪히는 오브젝트를 선택되었다고 인식한다. 이 Ray 를 Object Space 로 바꾸기 위해 3번의 변환(Screen -> Camera -> World -> Object)을 진행해야 한다(각 Ray 에 대해 Object 별로 Ray 가 생성)
2. 오브젝트 피킹에는 Ray Intersection(폴리곤 메시에서 Ray 가 삼각형 안에 있는지 체크) 과 Bounding Volume 방식이 있다. Bounding Volume 방식은 간단하면서 효율적이므로 전처리 과정에서 적용하고, 상세 체크를 위해 Ray Intersection 을 사용하면 된다.
3. 물체를 회전시키기 위해서 아크볼(Arcball) 의 개념을 사용한다. 이는 물체를 감싸고 있는 구가 있다고 가정하고, 해당 구를 돌리는 것과 물체를 돌리는 것이 연동되어 있다고 가정하는 방식이다.
오브젝트 피킹(Object Picking)
![](https://blog.kakaocdn.net/dn/kJguy/btsaw45Xz6Y/HP5VNfKJyovNlgQKo2VMLk/img.jpg)

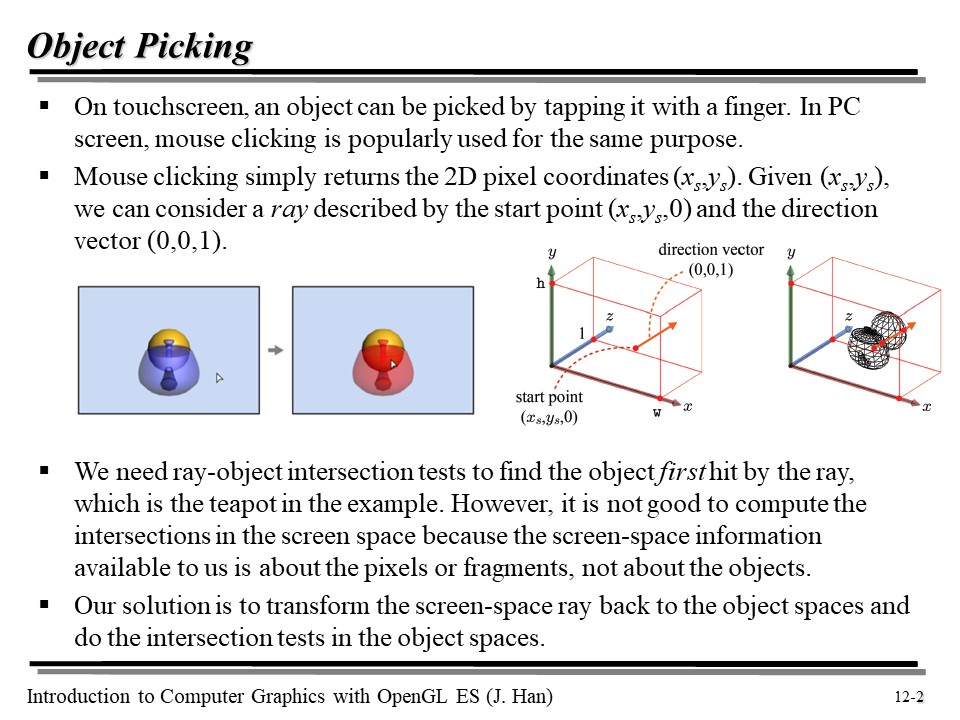

게임을 하다 보면, 화면에 있는 물체를 클릭할 때가 있다. 그런데 잘 생각해보면, 사실 우리는 물체를 직접 선택했다기 보다는 스크린 공간의 한 픽셀을 누른 것인데, 이게 어떻게 가능한 것일까?
스크린 위의 한 점을 선택한다고 해 보자. 이때, 해당 점에서 z 축 안쪽 방향으로 Ray 를 쏜다고 해 보자. 그럼 해당 Ray 와 '처음으로' 마주치는 물체가 있을 것이다. 바로 그 녀석이 위에서 선택된 주전자 같은 오브젝트라고 생각하면 된다.
그런데 사실 레이와 오브젝트가 교차하는지를 체크하는 것은 쉽지 않다. 왜냐면 pixel 과 fragment 에 대한 정보는 오브젝트별로 클러스터링되어 있는 것이 아니라, 그냥 각각의 픽셀과 fragment 정보값으로 분해되어 스크린 스페이스에 흩뿌려져있는 것이기 때문이다.
따라서 우리는 스크린 공간에서의 ray 를 다시 object space 로 변환한 후, 해당 ray 가 오브젝트와 교차하는지를 체크해야 한다.
![](https://blog.kakaocdn.net/dn/5Drsu/btsala0jB2O/GObCaKmQPJS1HAWhGIpcHk/img.jpg)

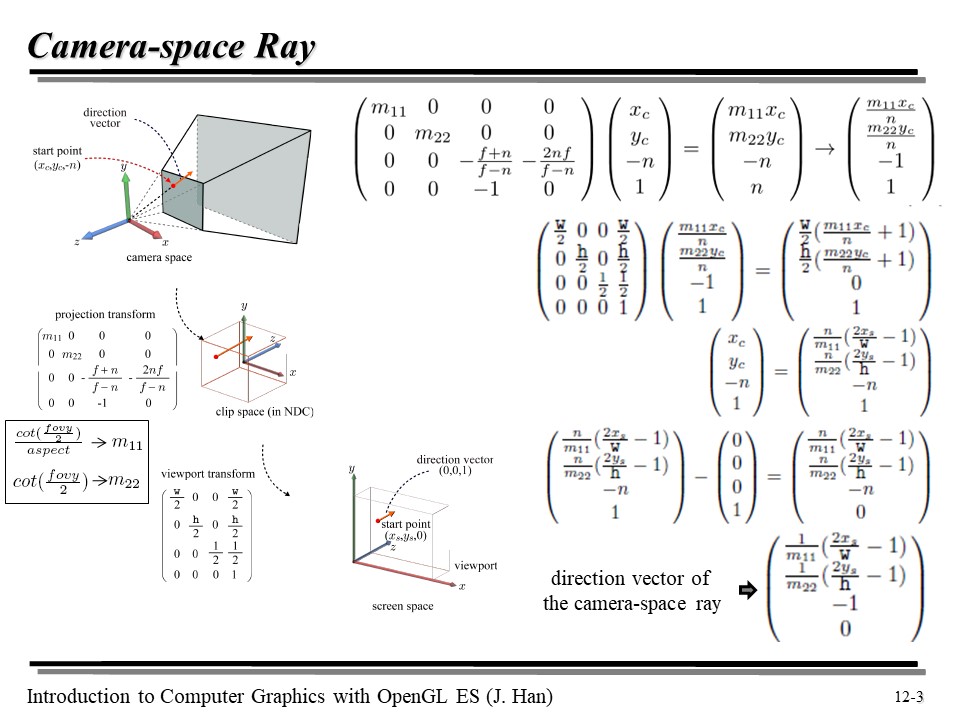

위의 그림에서는 Camera Space -> Clip Space -> Screen Space 로의 변환을 시각적으로 보여주고 있다. 그런데 Screen Space 에서의 Ray 를 Camera Space 로 어떻게 변환할까? 😅
일단 시작점부터 보자. Ray 의 start point 는 (xs, ys, 0) 으로 정의해 놓았는데... 이 녀석을 Camera Space 로 바꾸어야 한다.
위의 첫 줄은, Camera Space 를 Clip Space 로 옮기는 변환을 의미한다.
![](https://blog.kakaocdn.net/dn/cezltA/btscoF5mb4Q/U3rlVbYHvkm7YFMIIbQi0k/img.png)
왼쪽의 행렬이 Projection Matrix 이다.
![](https://blog.kakaocdn.net/dn/ArATW/btscmMjcJiO/Wk7PkAKZz2QswlvCgGlrf0/img.png)

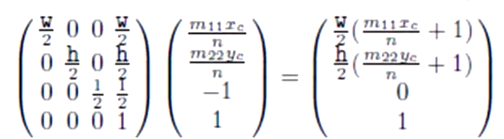

두 번째 줄은 NDC 공간으로 옮기기 위한 변환을 의미한다(폭이 2인 정육각형의 공간으로... 그리고 원점을 옮기는 변환).
![](https://blog.kakaocdn.net/dn/cSpYXd/btsctLK2qED/yKCLCsPGgVWOsIQ85DFvYk/img.png)

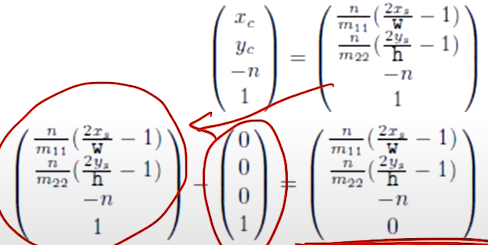

카메라 스페이스에서의 출발점은 (xc, yc, -n, 1) 로 표현되는데... 여기서 (0, 0, 0, 1) 을 빼면, 즉, 원점을 빼면, 우리는 벡터를 구할 수 있다. 어떤 벡터? 바로 원점에서 출발점으로 가는 벡터를! (a - b 는 a <- b 벡터로 생각하라고 누누이 얘기했었다 😉)
따라서, 우리는 Camera space 에서의 ray 를 구할 수 있게 되었다!
![](https://blog.kakaocdn.net/dn/cg3IMC/btsczKD2b2P/NoKE2BZG3orK0iKkYkU7f0/img.png)

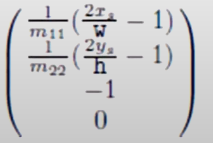

제일 마지막 값에서 각 항을 n 으로 나눈 결과가 바로 위의 항이다.
![](https://blog.kakaocdn.net/dn/zX2Jd/btsaw88p7Ob/wUgPjqtRIp3YOM51Xq0tB0/img.jpg)

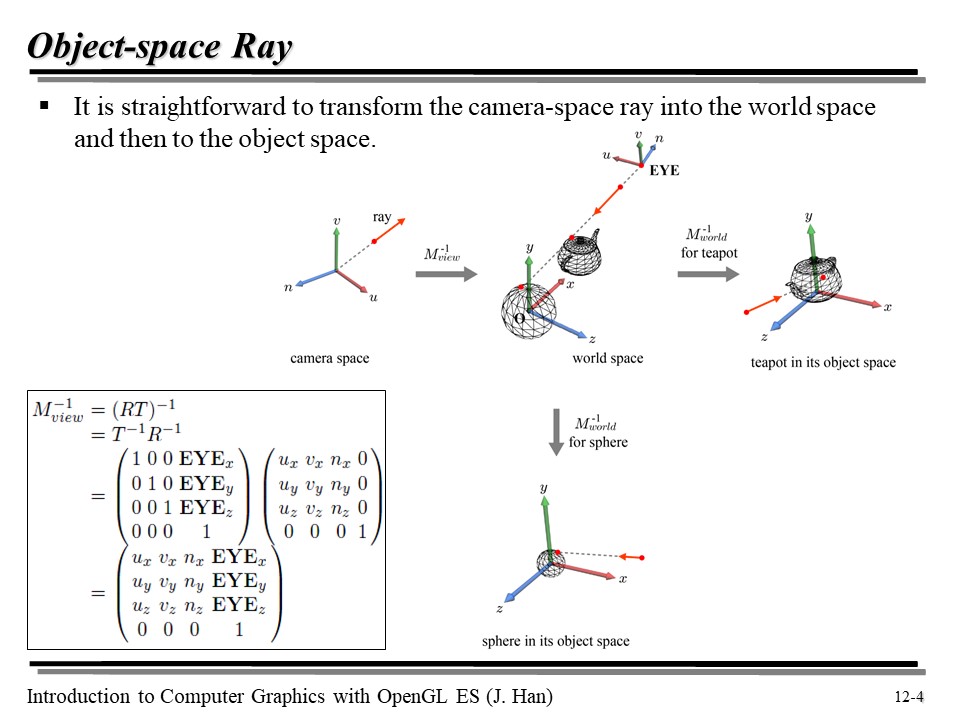

자, 이제 카메라 공간까지 왔으니 월드 공간으로 가보자. 이전에 World Space 에서 Camera Space 로 갈 때는 View Transform 을 취했었다. 즉, 기존의 RT 에 inverse 만 취해주면 Camera Space 가 World Space 로 바뀌게 된다.
![](https://blog.kakaocdn.net/dn/OGbU0/btscmMjcK7G/N8v22USSzq8UUHwSWXkfaK/img.png)
R 과 t 로 나뉘었는데... 우리는 이미 R 을 먼저 계산하고, t 는 나중에 계산하면 된다는 것을 알고 있다 😄
자 그럼 이제 Ray 를 World Space 로 옮겼다. 이제 이 Ray 를 어떻게 하면 Object Space 로 바꾸어야 할까? 사실 너무나 간단하게도, 월드 공간으로의 변환 행렬의 역행렬을 곱해주면 된다!
![](https://blog.kakaocdn.net/dn/cxJ8eT/btscfAi9phD/ZACK1oZ6nmMnC1LlCAORAK/img.png)
다만 하나 기억해 둘 것은... 물체 각각이 World Transform 을 갖고 있으므로, 하나의 world-space ray 마다, 각각의 오브젝트의 ray 가 각각 다르게 정의된다는 것이다! 😮
Ray Intersection
![](https://blog.kakaocdn.net/dn/b6c8j8/btsal5Lx4ww/PnSmtKE5ellZiMZfhMcf2k/img.jpg)
우리는 이전에 Ray 가 Polygon mesh 와 부딪히는지 검사했다. 이는 오브젝트의 모든 삼각형에 대해 ray-triangle intersection test 를 해야 하므로, 비용이 매우 크다.
덜 정확하긴 하지만, 효율적인 방법으로 Bounding Volume(BV) 가 있다!
Bounding Volume
![](https://blog.kakaocdn.net/dn/c291QY/btsaia7UIei/Tkl2PbJkpvkJfxTQtukKBk/img.jpg)
Bounding Volume 은...
![](https://blog.kakaocdn.net/dn/cy55Zp/btscoCALAhE/yV2RJ9v2p7MaZJu3XX0oB1/img.png)
라고 정의된다. 위에서 주전자를 각각 box 와 sphere 로 정의했다.
Bounding Volume 을 만드는 방식은 위의 사각형과 원 그림으로 잘 나타나있다. 물론 추상화가 많이 들어간 버전일 것이지만... 🤣
![](https://blog.kakaocdn.net/dn/cRsDm1/btsaPHvgYoE/e8JmhZp6kWE0Yvp6bMSW5K/img.jpg)
두 방식을 비교하면... polygon mesh 에 intersection test 를 하면 정확하지만 연산량이 많고, bounding volume 을 쓰면 간단하지만 부정확하다는 단점이 있다.
![](https://blog.kakaocdn.net/dn/bNkioq/btsaw7IoBzi/D1RWehPUM4usonIjdIZ1Yk/img.jpg)

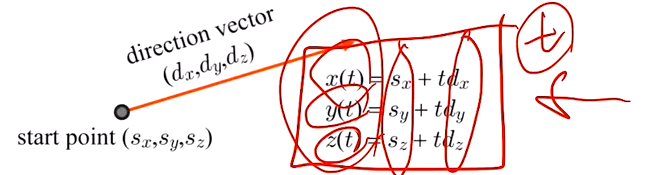

Ray 를 수학적으로 표현하면... 그냥 직선의 방정식으로 표현할 수 있다.
![](https://blog.kakaocdn.net/dn/Pg9Jy/btscmKyXCby/KkAK9TLdKmXkkkP7RoEk51/img.png)
Bounding Volume 은 그냥 구의 방정식이다.
![](https://blog.kakaocdn.net/dn/mDOCj/btscArj4HjN/5U448LiUTtN5iKnR4ka6Xk/img.png)

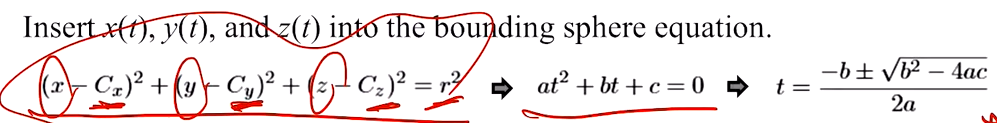

이 두 식을 그냥 연립하면 된다. 방정식은 t 에 대한 식이다.
![](https://blog.kakaocdn.net/dn/qKZdA/btscCCZVJyW/eWwEpnbcG7Soq3LvvbH6PK/img.png)

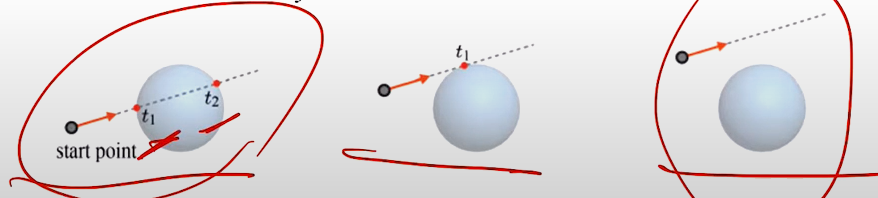

이때, 근이 두 개면, 작은 값이 당연히 먼저 부딪힌 지점일 것이다.
![](https://blog.kakaocdn.net/dn/DugSK/btsal5ktNhm/l8wcbPMaynvQnk5AtVqCkk/img.jpg)
위에서, ta, tb 를 World Space 에서의 Ray 가 주전자와 원을 부딪혔을 때의 t 값이라고 하자.
![](https://blog.kakaocdn.net/dn/cHi8rz/btscmMDuXuM/fKm1O8xBgIESJvJedO0Tw0/img.png)
바로 위의 주황색 Ray 이다. 이때, ta < tb 이면, 그냥 주전자가 먼저 부딪혔다고 이해하면 된다!
![](https://blog.kakaocdn.net/dn/ceQJKP/btsaia1bl23/ianNzIFiTpiMgd018DVR11/img.jpg)

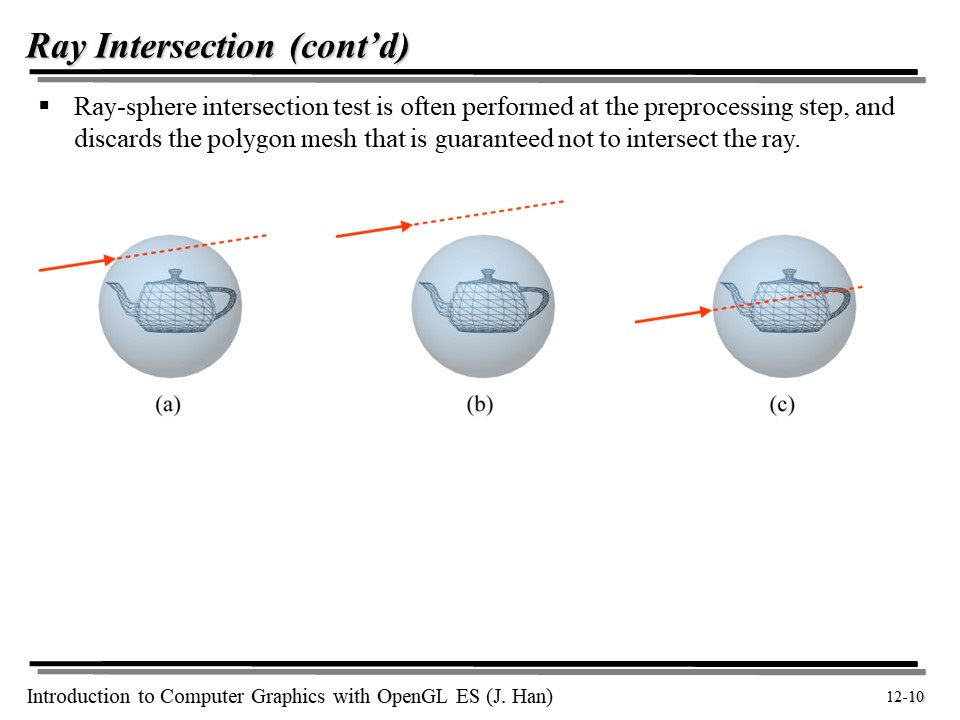

근데 BV 를 이용한 테스트는 부정확하다. 하지만 BV 를 전처리 단계에서 먼저 사용하면, 절대 충돌하지 않을 오브젝트에 대해 불필요한 intersection test 를 하지 않아도 된다는 것을 잘 알 수 있다! 따라서 BV 를 같이 사용하면 좋다! 🤗
![](https://blog.kakaocdn.net/dn/t4e9i/btsaERZBisG/KiKAHKug3wEjYBBWdumiNk/img.jpg)

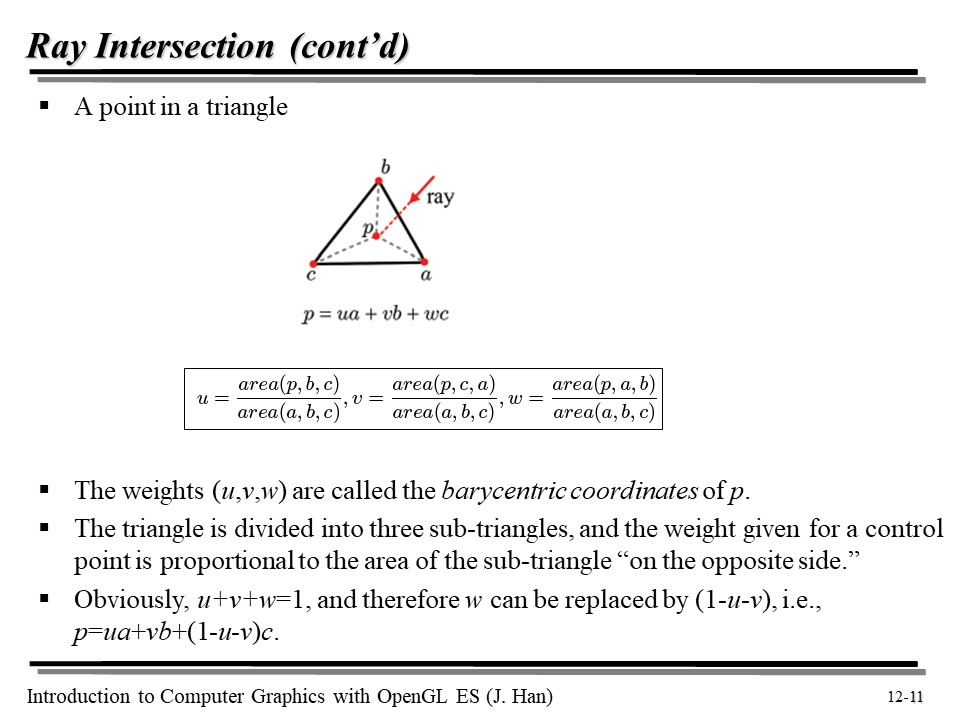

Ray 가 삼각형 한 점 p 와 부딪혔을 때, 점 p 가 각 꼭짓점 a, b, c 와 얼마나 가까운지를 넓이의 비를 이용해 표현할 수 있다. 이를 각 u, v, w 라고 하고, weight 라고 하자.
![](https://blog.kakaocdn.net/dn/AUhJO/btscBDq7z7D/OVxUGPYFKb1B0KuQ79cXU0/img.png)
이 (u, v, w) 를 p 의 barycentric coordinates 라고 한다. u + v + w = 1 일 것이며, u, v, w 각각은 다른 두 변수로 표현이 가능할 것이다... w = 1 - u - v 처럼!
![](https://blog.kakaocdn.net/dn/q43xe/btsaKx7ufDm/DskVThw5yMzpWYKdwASjnK/img.jpg)
s + td 로 정의된 ray 와 삼각형의 intersection 은 다음 두 식의 연립해서 풀 수 있다 :
![](https://blog.kakaocdn.net/dn/2M1H4/btscAqFsXY1/TMIKdbzkyQkMSmfo6dXGp0/img.png)
식을 잘 따라가면, w 를 u, v 를 이용해 치환하여 t, u, v 에 대한 식으로 표현했다.
어라... c - s 가 갑자기 왜 S 가 되고 S 가 왜 Sx, Sy, Sz 로 쪼개지지.. 라고 생각할 수 있는데, 생각해보면 간단하다.
a, b, c, 는 3차원 좌표이고, d 는 3차원 공간에서의 벡터이다. (s 는 시작점이니까, 3차원 좌표).
그래서, 각 좌표의 x, y, z 값을 따로 계산한다는 의미로 식 3개로 쪼갠 것이다 😉
![](https://blog.kakaocdn.net/dn/bcLC4V/btsctMiS9Cd/tDEOcPjeE6Kftk2Wpw7oV1/img.png)

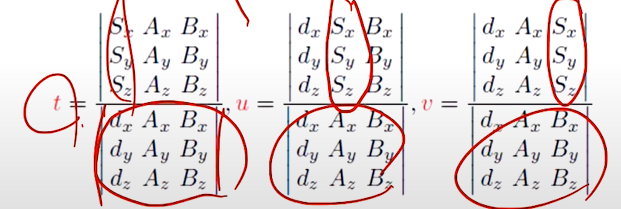

이제 Cramer's Rule 을 사용하면 적절한 t, u, v 를 구할 수 있다(크레이머 룰은 검색하자 😂).
그런데 사실 우리는 정확한 p 를 구하는게 목적이 아니라, 교차 했는지 여부가 중요하다. 그럼 p 가 삼각형 안에 있는지... 어떻게 알 수 있는걸까?
![](https://blog.kakaocdn.net/dn/s85fR/btscwm5a0LZ/UPOWz4WalSOIOHq0lubWs0/img.png)
![](https://blog.kakaocdn.net/dn/bmoR02/btsakgzJgow/WcXJU9v8HME0FlNkJOLxYk/img.jpg)

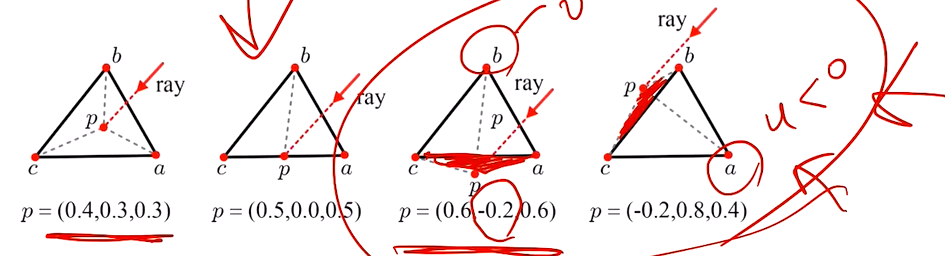

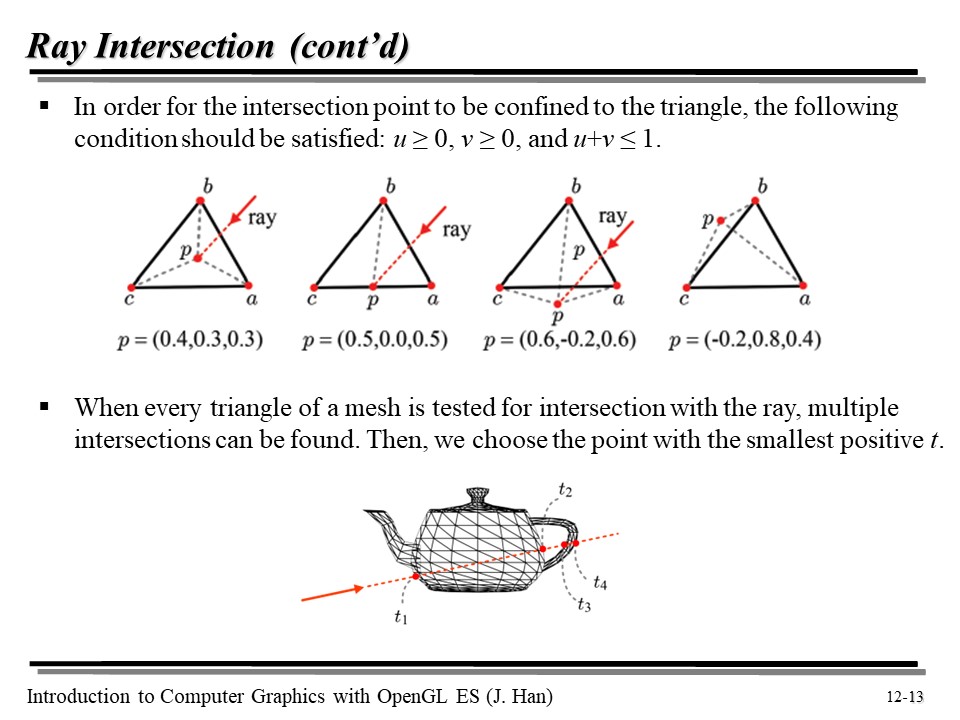

교차점 p 가 삼각형 안에 있으려면, u >= 0, v >= 0, u + v <= 1 의 조건을 만족해야 한다. 그래야만 상대적 무게값을 고려해 봤을때 p 가 안에 존재할 것이다.
![](https://blog.kakaocdn.net/dn/C3qAe/btscBCeFxv2/AukXgHBGlURxGQykv5jNh0/img.png)
![](https://blog.kakaocdn.net/dn/tzlTs/btsatWHdtfk/OdknwRoa4ysQ7cJkIh6g01/img.jpg)

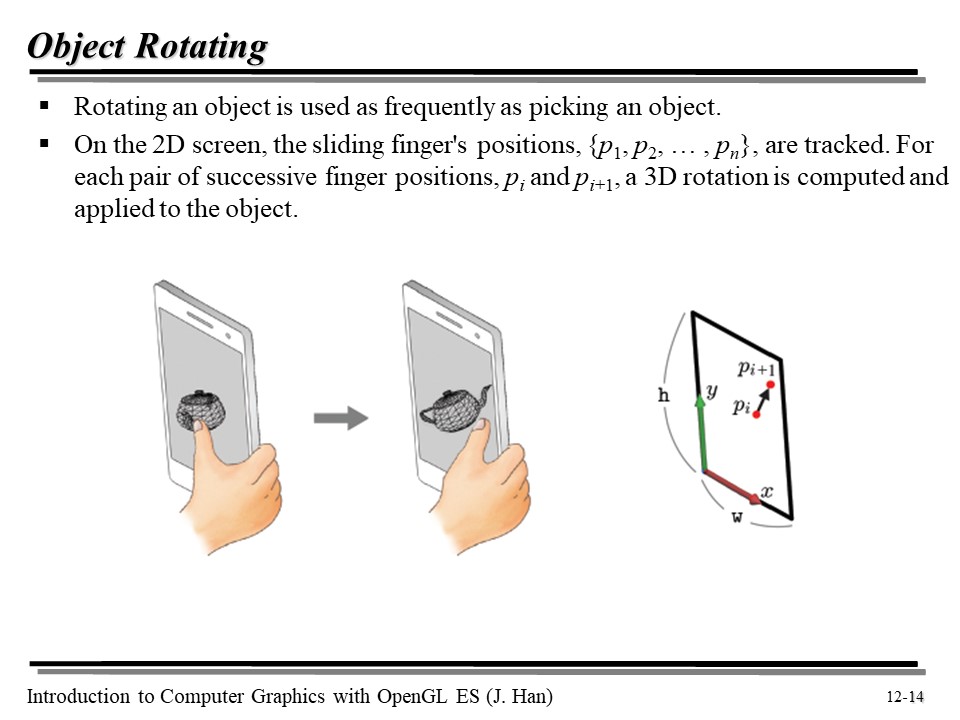

그럼 스크린 공간에서, 오브젝트의 회전은 어떻게 가능한 것일까?
아크볼 (Arcball)
![](https://blog.kakaocdn.net/dn/cXFAIr/btsaESc8E5H/xu5h5ZKgCkjF0bwVkqneK1/img.jpg)

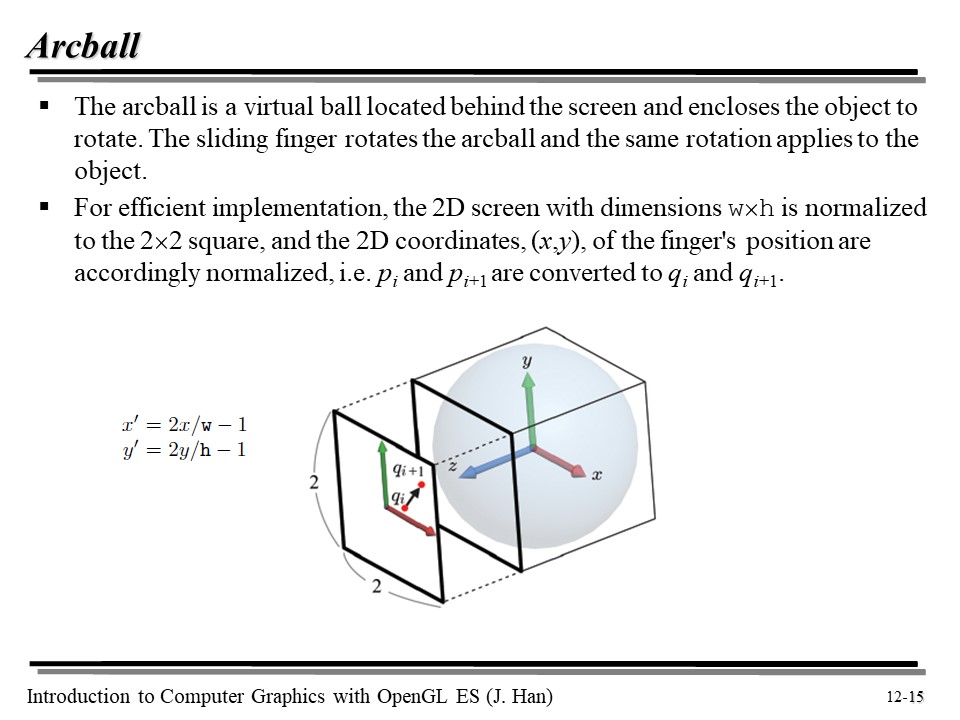

간단하게 생각해서, Arcball 이라는 개념을 적용할 수 있다. 오브젝트와 연동되어 돌아가는 원을 정의하고, 해당 원이 오브젝트가 감싸고 있다고 하자. 이제 오브젝트를 회전하는 것과 Arcball 을 회전하는 것은 같은 동작이 된다.
효율적인 구현을 위해, 일단 공간을 normalize 시키자 : (x -> x', y -> y' 로)
![](https://blog.kakaocdn.net/dn/cay96R/btscjjn0NMV/xf6FualSvliEYpm9B277p1/img.png)
![](https://blog.kakaocdn.net/dn/GyJiZ/btsaqPIorqI/iibxT9cmIXQsmXxMTDGXbk/img.jpg)

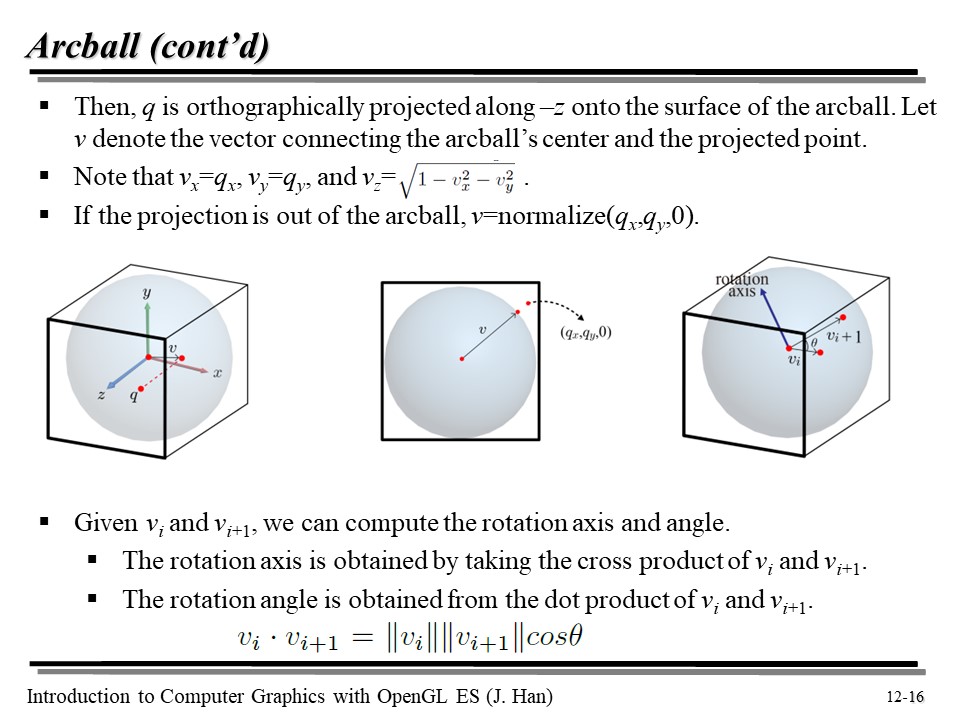

자, 위에서, 스크린 위의 점 q 를 원에 projection 시키고, 원점으로부터 해당 점까지의 벡터를 v 라고 하자.
![](https://blog.kakaocdn.net/dn/k2Q9H/btscwniFaqh/k8SD0fkVj5nxaznr4f0lv1/img.png)
vx, vy 를 각각 qx, qy 라고 놓고, 다음과 같은 식을 만들자 :
![](https://blog.kakaocdn.net/dn/L8XMx/btscfCHYJsp/r9sEDn6RlZakB9h67jeHa1/img.png)

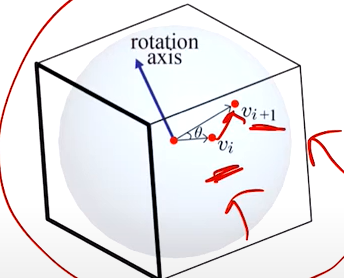

이제 다음과 같이 회전을 했다고 치자 : (vi 에서 vi+1 점으로)
![](https://blog.kakaocdn.net/dn/l6pYW/btscwmYnNW2/Zn95l6zuRiUxD0U18X4qik/img.png)
회전각 𝛉 는 내적을 취한 후, arccos 을 적용하면 쉽게 구할 수 있다. 그리고 rotation axis 는 외적을 통해 만들 수 있다.
![](https://blog.kakaocdn.net/dn/bpKjKM/btsak22zzd1/bMv9kQYMl1pGI53SWnkKVK/img.jpg)
그런데 Arcball 의 공간은... 무슨 공간일까? 렌더링 파이프라인과 결합해야 하는데...
![](https://blog.kakaocdn.net/dn/Dr6Z4/btscyIsWagE/tzCb0WicmuidNM4LTMiKfk/img.png)
트릭으로는... 아크볼 공간에서 정의된 회전 축을 그대로 카메라 공간으로 옮기는 것이다. 이게 말이 되는 게... 우리가 물체를 보면서 회전을 했던 것 처럼, 카메라 공간에서도 카메라가 아크볼을 관찰하고 있다. 즉, 눈을 카메라라고 생각하면... 벡터니까 또이또이 하다.
그럼 Rotation Axis 에 World Space 로 역변환 하고, 다시 Object Space 로 역변환하면 회전을 제대로 적용할 수 있을 것이다! Rotation Axis 있고, 각도가 있으면... Quaternion 을 이용해 회전을 적용할 수 있다! 😊
![](https://blog.kakaocdn.net/dn/d7dWt4/btscjjVPHYi/3ArOYKKKCQkgr0MMrQBKRk/img.png)
그런데 손가락이 아크볼 밖으로 나가면... 어떻게 될까? 이때는 그냥 Normalize 를 시켜서, 아크볼 위의 공간에 투영시키면 된다! 물론 그렇게 하다보면 회전이 안되는 경우도 있다 😅
![](https://blog.kakaocdn.net/dn/bWd21I/btscAqSZ0YQ/6i0voO4jKyQOq8E5Mh8o10/img.png)

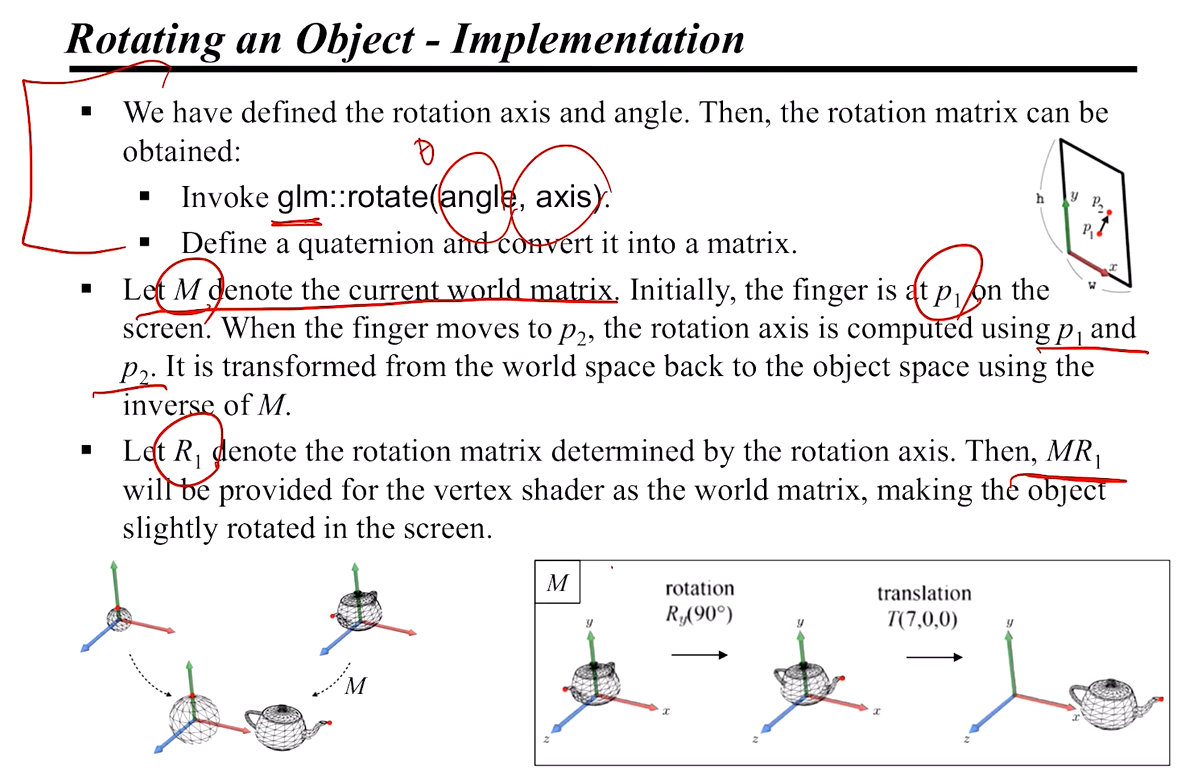

구현은 위와 같다. 이때, M 은 월드 공간으로 오브젝트를 변환한 행렬일 것이다. 그 후에 회전 행렬 R1 이 곱해져 실제 회전이 일어난다!
![](https://blog.kakaocdn.net/dn/cCmnZY/btsczL32X0g/bFFJIJP1fmCSOTz5kTPkE1/img.png)
위처럼, p1 -> p2 -> p3 까지 회전이 적용되면... p2 시점에서는 위에서 설명한 World Matrix 인 M 이 MR1 인 것으로 생각해서 렌더링이 진행될 것이다 🙃
